раскрой листового металла и труб по вашим чертежам
ООО «Клен» - завод сельскохозяйственной техники, работает в Луганске с 1990 года. На заводе установлены современные лазерные станки для резки листового металла и труб. Имеем возможность принимать заказы на лазерную резку листового черного металла, нержавеющего и оцинкованного листа, в том числе до 30 мм толщиной.

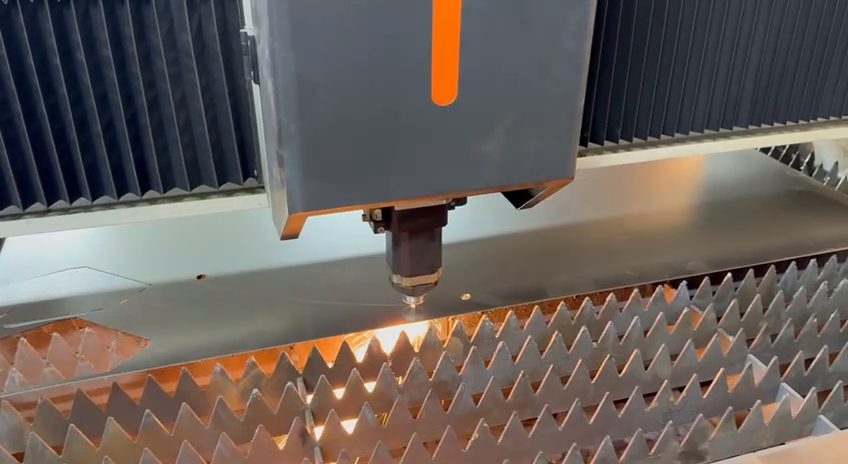

Раскрой идет по программе: луч ведет контур ровно по чертежу, лист не тянет и не сминает, как при рубке, а рез заметно уже, чем у плазмы. Работаем по вашим чертежам - чертеж подойдет в любом виде, вплоть до эскиза на бумаге.
+7 918 469-24-90
info@klen-agro.com
Telegram
MAX
WhatsApp
Пн-Пт 9:00-15:00
Луганск
Раскрой листового металла и труб. Гибка, сварка и покраска изделия - по заказу.
Детали автоматически расставляются на листе - плотно, чтобы остаток был минимальным. Контур режем любой: прямые, радиусы, криволинейные обводы, внутренние отверстия, пазы и вырезы.
На практике это плоские детали и заготовки:
Берем круглую трубу и профильную - квадратную и прямоугольную. Длина заготовки - до 3000 мм.
Режем листовой черный металл, нержавеющий и оцинкованный лист, в том числе до 30 мм толщиной. Большие толщины обсуждаем по конкретной детали: предел задает не только металл, но и геометрия контура, габарит заготовки и количество врезок.
| Материал | Что важно знать |
|---|---|
| Черный металл | Основной материал в работе. Раскрой листа любой сложности: наружный контур, отверстия, пазы, окна и вырезы. Штатный режим раскроя - кислород. |
| Нержавеющая сталь | Раскрой со светлой кромкой, без окисления. Марку и толщину назовите при заказе: под них подбирается режим и газ. |
| Оцинкованный лист | Режем только азотом. Задача в том, чтобы цинк вокруг реза выгорал минимально и кромка оставалась светлой. |
Предельную толщину по вашей детали подтверждает технолог по конкретному чертежу: с учетом габарита, количества врезок и мелких элементов контура.

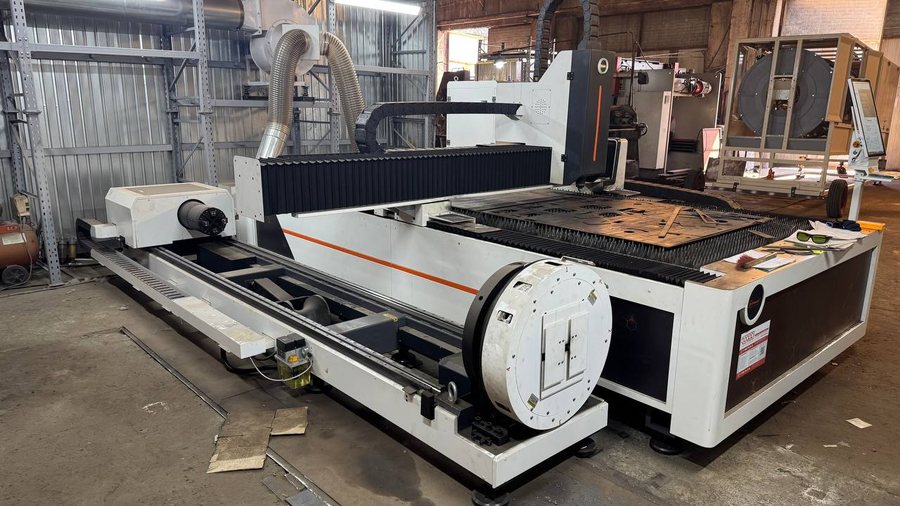

Режем трубу лазером на труборезном модуле. Длина заготовки - до 3 метров.
Заготовка зажимается за торец и вращается вокруг оси, а режущая голова идет вдоль направляющей по всей длине станины. Программа связывает поворот трубы и ход головы, поэтому контур ложится на круглую или граненую поверхность без разметки - развертку считает ЧПУ. Раскрой труб лазером работает по тому же чертежу и по той же логике карты, что и раскрой листа: детали идут одна за другой вдоль хлыста.
Длина и угол торца задаются программой, а не выставляются на глаз по разметке.
Отверстия и пазы идут по координатам из чертежа - без кернения, разметки и сверления.
Косой рез задается программой, а не разворотом заготовки в тисках.
Вырезы под стык, в том числе «седло» под примыкающую трубу, режутся сразу в заготовке.
Сотую деталь режет та же программа, что и первую, поэтому партия выходит однородной.
Рез бесконтактный: инструмент не давит на стенку, тонкостенный профиль не сминается зажимом отрезного станка.
Рез в размер, отверстия, пазы, вырезы под примыкание.
Труба квадратного сечения.
Труба прямоугольного сечения.

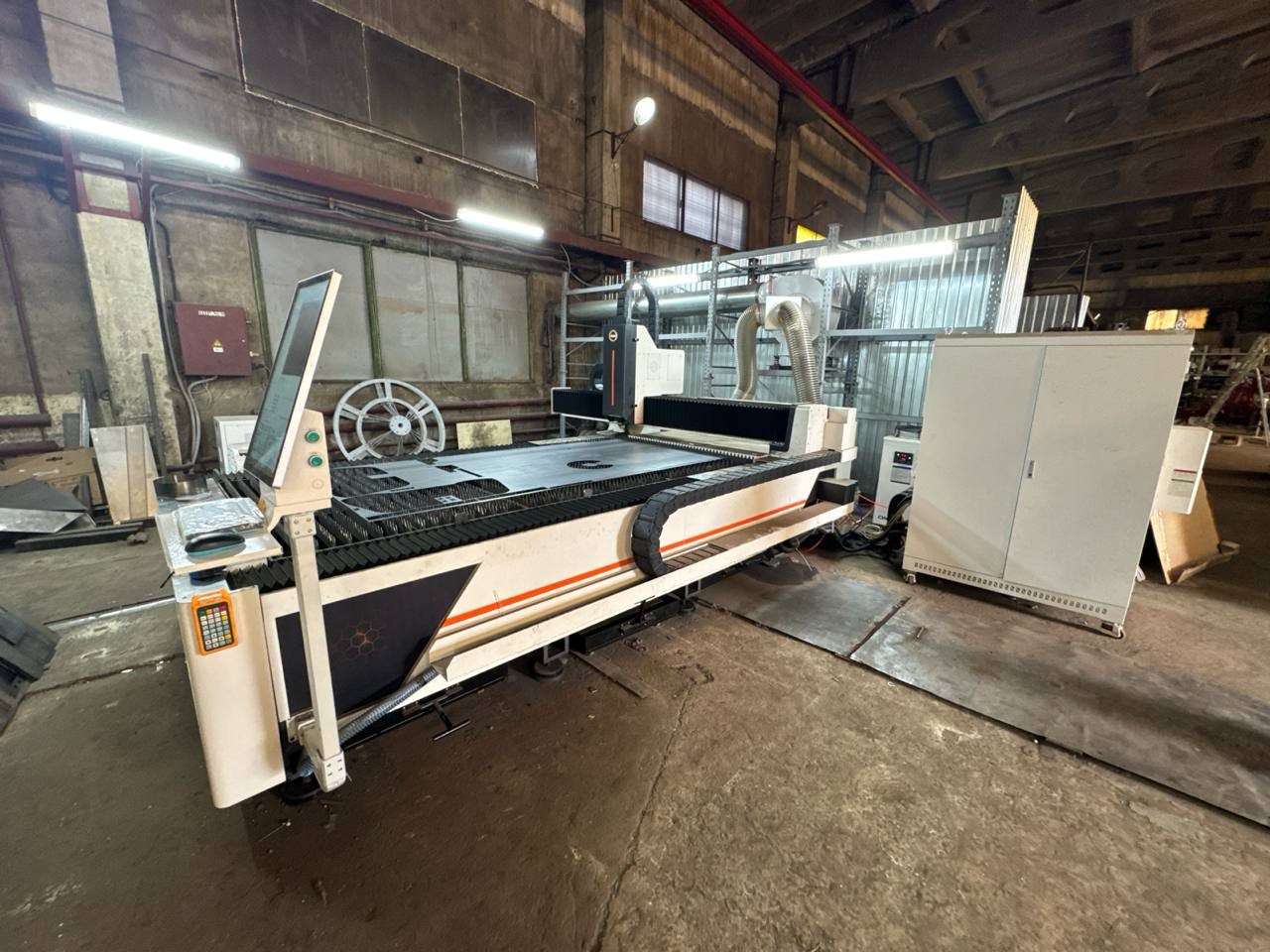

Ниже - съемка с нашего производства в Луганске. Это тот самый станок, на котором выполняются заказы: и раскрой листа, и резка труб. Снимали в рабочую смену, ничего не собирали специально для кадра.

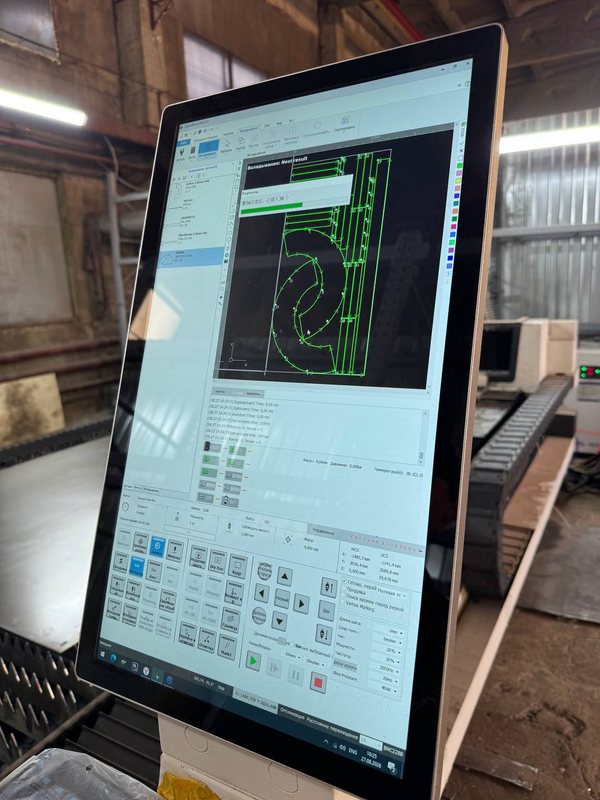

Карта раскроя металла - это раскладка ваших деталей по листу до запуска станка. Детали разворачивают и сдвигают так, чтобы контуры встали плотнее и обрезков осталось меньше. От раскладки напрямую зависит, сколько листа уйдет в дело, а сколько в отход.
Готовая программа сохраняется. Понадобится вторая партия тех же деталей - режем по той же программе, размеры и геометрия повторяются, заново ничего не пересчитываем.
Про точность спрашивают первым делом. Важно не смешивать две разные величины: точность станка и допуск на готовую деталь.
Это паспортная характеристика оборудования: насколько точно портал и режущая голова выходят в заданную координату и насколько стабильно повторяют ее раз за разом. Для партии важна именно повторяемость: сотая деталь в карте раскроя выходит такой же, как первая.
Величина другая. На нее влияют толщина листа, габарит детали, геометрия контура, состояние проката и поведение металла при нагреве: лист расширяется вдоль реза, узкие перемычки ведет, на большой толщине у кромки появляется небольшой уклон. Поэтому достижимый допуск по конкретной детали называет технолог при расчете, когда видит ваш чертеж, материал и толщину. Если у детали есть ответственные посадочные размеры, отметьте их на чертеже - это учитывают при подготовке программы.
Луч выжигает полосу металла определенной ширины. У лазера керф на тонком и среднем листе составляет примерно 0,15-0,3 мм, на большой толщине при резке кислородом он заметно шире. Ширину реза закладывают в управляющую программу: траектория смещается на половину керфа наружу или внутрь контура. Без этой поправки размеры уйдут: наружные габариты станут меньше, а отверстия больше. Порядок величины полезно знать, когда детали собираются в паз или в замок: зазор считают с учетом керфа.
Страховочное правило простое: диаметр отверстия не меньше толщины листа и не меньше 1 мм. По нему деталь режется предсказуемо на любом металле. На тонком листе возможно и мельче - ориентиры ниже. На большой толщине предел задает не контур, а врезка: чтобы прошить лист, лучу нужно место, и слишком мелкое отверстие затянет.
| Толщина листа | Минимальный диаметр отверстия, ориентир |
|---|---|
| 1 мм | от 0,5 мм |
| 2 мм | от 1 мм |
| 3 мм | от 1,5 мм |
| 4 мм | от 2 мм |
Значения ориентировочные, они зависят от материала и режима. По вашему чертежу мелкие отверстия проверяет технолог до запуска.
Лазерная резка металла на заказ закрывает один тип задач: получить из листа или трубы точную заготовку по заданному контуру, с отверстиями и вырезами. Ниже - направления, где такой раскрой применяется чаще всего. Гибка, сварка и покраска изделия - по заказу.
Пластины, кронштейны, планки с отверстиями, диски, фланцы, крепежные накладки - все это режется по вашему чертежу в общей карте раскроя. Партия режется по одной программе, поэтому все детали идут по тому же контуру и с тем же расположением отверстий.
Деталь снята с производства, поставки нет, а узел стоит. Заготовку изготовим по вашему чертежу: режем деталь с тем же контуром и посадочными отверстиями. Подходит для плоских деталей: щек, накладок, пластин, шайб нестандартного диаметра, зубчатых и шлицевых контуров.
Косынки, закладные и накладные пластины, опорные плиты, фланцы, перфорированные панели, шаблоны под разметку. Вся партия режется по одной программе, поэтому отверстия под болты расположены на всех деталях одинаково.
Лазерная резка для рекламы - это раскрой заготовок для вывесок, отдельных букв и логотипов, табличек, декоративных и перфорированных панелей. Вырезаем контур в листе по вашему чертежу или векторному макету.
Лазерная резка для мебели - детали подстолий и опор, кронштейны крепления, накладки, перфорированные и решетчатые вставки, экраны. У лазера рез узкий, поэтому на панели можно раскроить мелкий повторяющийся рисунок с тонкими перемычками.
Завод с 1990 года выпускает сеялки, сепараторы и протравливатели. Детали и заготовки для ремонта сельхозтехники здесь понимают без долгих объяснений: скребки, планки, накладки, диски, детали высевающих и очистных узлов. Отдельно у нас есть ремонт сеялок Клен.
Режем по чертежу заказчика. Чертеж подойдет в любом виде: векторный файл, pdf, скан или фото листа с проставленными размерами.
Пришлите чертеж на почту info@klen-agro.com и укажите количество деталей. Телефоны, почта и мессенджеры - в форме ниже и в разделе Доставка и контакты.
Материал и марку, толщину листа или размер трубы, количество деталей, требования к кромке и к дальнейшей обработке. Если в чертеже не хватает данных, технолог свяжется с вами и уточнит.
Раскладываем ваши детали в карту раскроя и считаем стоимость работы. Она зависит от материала, толщины, суммарной длины реза и количества врезок.
Вы подтверждаете расчет, программа уходит на станок.
Забираете готовые детали на заводе в Луганске. Нужна отправка в другой город - напишите об этом в заявке, способ доставки согласуем отдельно.
Приехать на завод, посмотреть работу станка и обсудить задачу на месте можно в рабочие дни, Пн-Пт с 9:00 до 15:00. Адрес и схема проезда.
Резка идет по управляющей программе, а ее готовят по вашему чертежу: контуры детали раскладывают на карте раскроя, назначают точки врезки и режимы. Чертеж подойдет в любом виде - вплоть до эскиза на бумаге. Чем корректнее исходник, тем меньше правок перед запуском.
Основные форматы векторного чертежа. Контуры читаются напрямую и сразу идут в раскладку.
Подходят для декоративных контуров: перфорации, узоров, накладок, табличек.
Чертеж на бумаге тоже подходит: пришлите скан или фотографию. Главное, чтобы размеры были проставлены - по ним технолог построит контур для программы.
Чертеж удобно прислать на почту info@klen-agro.com или в мессенджер - что вам привычнее.
Стоимость лазерной резки металла считается по конкретной детали. Мы считаем по вашему чертежу: видим контуры, отверстия и количество - и называем стоимость.
Главный фактор. Чем толще лист, тем ниже скорость реза и тем больше машинного времени уходит на каждый метр контура. Разные металлы одной толщины тоже идут с разной скоростью.
Считается по всем контурам детали, а не только по наружному. Каждое отверстие, паз, окно и вырез внутри детали добавляют свои миллиметры реза.
Врезка, или прокол, - это момент, когда луч пробивает лист насквозь, чтобы начать новый замкнутый контур. На каждой врезке станок задерживается на точке. Деталь с сорока мелкими отверстиями требует сорока врезок, деталь с одним крупным окном - одной. Длина контуров при этом может совпадать, а машинное время будет разным.
Детали раскладываются в карту раскроя. Чем плотнее они ложатся, тем меньше металла уходит в обрезок и тем полнее используется лист. Прямоугольные заготовки укладываются плотно, сложные криволинейные контуры - хуже.
Подготовка - разбор чертежа, раскладка, программа - делается один раз на всю партию. Чем больше тираж, тем меньше доля этой работы в стоимости каждой детали.
Завод находится в Луганске, лазерная резка металла идет здесь же, на своих станках. Заказ оформляется одинаково из любого города: от расстояния зависит только то, как вы получите готовые детали.
Ближняя зона. Можно приехать на завод, обсудить задачу на месте у станка и забрать детали самовывозом.
Заказ из Донецка, Макеевки, Горловки или Харцызска - это не экспорт и не работа с другой страной. Расчеты в рублях, никаких таможенных процедур и валютных операций. Лазерная резка металла в ДНР оформляется ровно так же, как в ЛНР.
От этих городов до завода меньше двухсот километров, поэтому забрать детали самим вполне реально.
Ниже - ответы на вопросы, которые обычно возникают перед заказом лазерной резки. Если нужного вопроса здесь нет, позвоните на завод: +7 918 469-24-90.
Режем листовой черный металл, нержавеющий и оцинкованный лист, в том числе до 30 мм толщиной. Большие толщины обсуждаем по конкретной детали: предел задает не только металл, но и геометрия контура. Перечень материалов - в разделе о том, с какими металлами работаем.
Да. На станке стоит труборезный модуль, длина заготовки - до 3 метров. Круглая труба, профильная квадратного и прямоугольного сечения: пазы, отверстия, вырезы и торцы под стык режутся за один установ, без разметки и сверления. По уголку, швеллеру и полосе возможность уточняем при расчете. Подробно - в разделе о резке труб.
Нет. Чертеж подойдет в любом виде, вплоть до эскиза на бумаге: пришлите скан или фотографию с проставленными размерами, по ним технолог построит контур. Если у вас уже есть векторный файл dxf, dwg, cdr или ai - он уходит в раскладку сразу.
Векторный чертеж подойдет в dxf, dwg, cdr, ai или pdf. Контуры должны быть замкнутыми, масштаб 1:1, без дублей линий друг на друге. Отдельно укажите материал, толщину и количество деталей - в самом чертеже этих данных обычно нет. Что проверить перед отправкой, расписано в блоке о подготовке чертежа.
Основная услуга - раскрой листового металла и труб. Гибку, сварку и покраску изделия выполняем по заказу: напишите, что нужно, при оформлении - и это учтут в расчете.
Стоимость считают по конкретной детали: материал и толщина, суммарная длина реза, количество врезок (проколов) и тираж. Из чего складывается расчет, разобрали в блоке о стоимости. Пришлите чертеж - посчитаем по вашей детали.
У лазера узкий рез, на тонком и среднем листе это 0,15-0,3 мм, и небольшая зона нагрева. Плазма дает заметно более широкий рез и конусность кромки, гильотина режет только по прямой - ни отверстия, ни радиуса на ней не сделать. Лазер выигрывает там, где нужен сложный контур, точные посадочные отверстия и повторяемость от детали к детали.
Завод находится в Луганске - это наше производство, а не приемный пункт. Чертеж можно прислать из любого города на info@klen-agro.com или в мессенджер, забрать готовые детали - на заводе; вопрос отправки в другой город обсуждаем по каждому заказу отдельно. Адрес и время работы - в разделе Доставка и контакты.
Лазерные станки стоят на том же производстве, где собирают технику. С 1990 года завод выпускает машины для посева и подготовки семян.
