Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 - стационарный барабанный протравливатель-инкрустатор непрерывного действия для влажной обработки семян. Препарат наносится на движущийся поток зерна: машина работает не порциями, останавливать её на загрузку и выгрузку камеры не нужно.

По паспорту машина берёт до 10 т/ч на протравливании: производительность замерена по семенам пшеницы плотностью не менее 780 кг/куб. м. На инкрустировании, где расход рабочего раствора выше и плёнке нужно время закрепиться на оболочке, паспортная норма - до 2 т/ч. Питание трёхфазное, 380 В, потребляемая мощность не превышает 1,9 кВт, полная масса машины с баком - 506 кг.

Как устроен и как работает

Обработка начинается ещё до барабана. В приёмной воронке установлен распылитель, он смачивает поток на входе, поэтому предварительное нанесение препарата идёт по россыпи, а не по уже слежавшемуся слою.

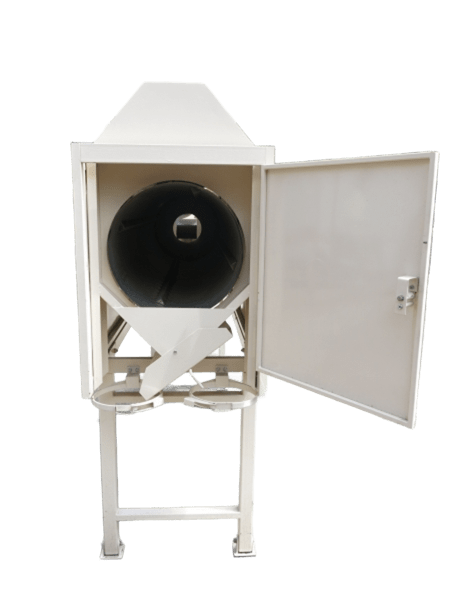

Дальше материал уходит во вращающийся барабан диаметром 750 мм. Семена перемешиваются друг с другом, и препарат растягивается по поверхности каждого зерна. Перемешивание обеспечивает вращение самого барабана, отдельного шнека или лопастного вала в зоне обработки конструкция не имеет. Машина выпускается в исполнении, не травмирующем семена.

Препарат из бака в гидросистему подаёт перистальтический насос с шаговым двигателем, диапазон регулировки по паспорту - 0,0-99,9 л/ч. В баке рабочего раствора на 200 л постоянно работает погружной миксер, поэтому препарат не расслаивается и концентрация держится одинаковой от первой тонны партии до последней.

Время нахождения семян в барабане меняют механически - наклоном рамы барабана, для этого рама стоит на регулируемых опорах. Чем положе ось, тем дольше зерно идёт через машину и тем полнее обработка. Настройку выполняют под контролем агронома-семеновода, а подачу препарата пересчитывают под фактическую производительность и корректируют уже по ходу работы.

Состав изделия

В поставку по паспорту входят:

• протравливатель-инкрустатор - 1 шт.;
• бак-дозатор - 1 шт.;
• руководство по эксплуатации - 1 шт.

Сам протравливатель состоит из сварной рамы с ограждающей конструкцией, вращающегося барабана на клиноремённом подвесе с блоком привода, загрузочного и разгрузочного устройств, гидросистемы с трубопроводами и распылителем, пластикового бака на сварной раме, миксера, насоса-дозатора и пультов управления.

Пульт и дозатор

Дозатором бака препарата управляют с отдельного блока: четыре кнопки и четырёхразрядный светодиодный индикатор, режимов два - «Работа» и «Тарировка». Норму выставляют с шагом 0,1 л/ч, то есть её можно точно повторить на следующей партии. Тарировка привязывает показания к реальной подаче конкретного раствора: у препаратов разная вязкость и плотность. Как устроен узел и как его настраивают, разобрано на странице бак-дозатора.

Какие культуры

Машина работает по зерновым и зернобобовым, по масличным и техническим культурам. Отдельно стоит назвать сою, горох и чечевицу - у крупносемянных бобовых оболочка трескается от жёсткого перемешивания, здесь такого воздействия нет. Так же аккуратно проходят кукуруза и подсолнечник, в том числе калиброванные семенные фракции, а также рапс и пшеница.

При переходе на другую культуру или сорт барабан и гидросистему промывают; очистка оборудования не занимает много времени.

Если партию считают не тоннами, а килограммами - селекционный питомник, опытная делянка, подбор режима перед потоком, - для таких навесок у завода есть лабораторный Клен-ПСБ-0,01.

В составе линии

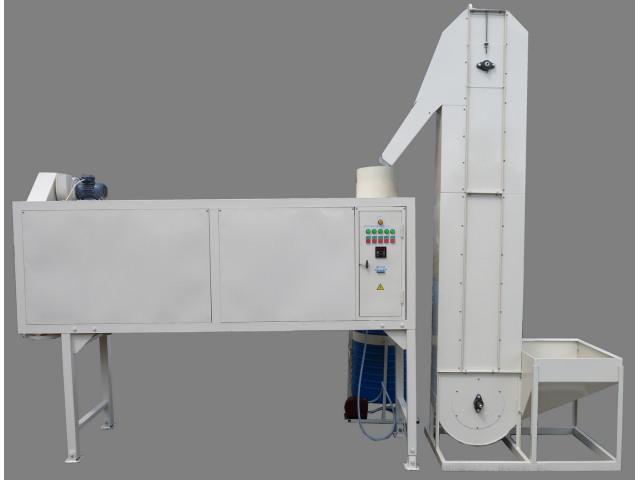

Клен-ПСБ-10 работает и отдельной единицей, но полностью раскрывается в составе линии протравливания семян, где загрузка, обработка и затаривание идут одним потоком без ручной перевалки.

Главное условие ровного результата - равномерная подача семян в барабан. В паспорте на этот счёт есть прямое указание: при работе вне механизированной линии предпочтительна подача тихоходной норией из промежуточного бункера. Нория тихоходная НЗ-10 даёт стабильный поток и сама не бьёт семена, а бункер сглаживает провалы подачи, из-за которых доза препарата на тонну гуляет.

На выгрузке поток принимает вторая нория и устройство загрузки биг-бэг: обработанные семена сразу уходят в контейнер, минуя лопату и напольное хранение. Фундамент под комплект не нужен: оборудование ставят прямо на ровный пол цеха с бетонным или асфальтовым покрытием.

Второй бак-дозатор

Если состав двухкомпонентный, протравливатель комплектуется вторым баком и дополнительным распылителем. Один контур подаёт средство защиты, второй - жидкий инокулянт, и оба дозируются раздельно, каждый со своей нормой. В базовой комплектации бак один, объёмом 200 л.

Видео

Оборудование поставляется по заводским ценам, гарантийный срок эксплуатации - 18 месяцев, гарантийное и послегарантийное обслуживание с поставкой запчастей выполняет завод. Опишите задачу: культура, объём партии, чем протравливаете и куда уходит зерно после обработки. По этим данным подберём комплектацию - один бак-дозатор или два, нужна ли нория с промежуточным бункером и узел загрузки биг-бэгов, - и ответим по срокам поставки и стоимости.
