Нория тихоходная НЗ-10

Нория тихоходная НЗ-10 - ковшовый элеватор завода «Клен» для вертикального подъёма зерна, семян и других мелких сыпучих материалов. Производительность до 10 т/ч на пшенице влажностью не выше 15%, установленная мощность 1,5 кВт, питание от сети 380 В. На других культурах пропускная способность не регламентируется: она зависит от состояния вороха - фракционного состава, формы и поверхности семян, влажности. Нория забирает материал из приёмного бункера и подаёт его на высоту выгрузки: в тару, в бункер или на следующую машину технологической линии.

Машина спроектирована под материал, травмировать который нельзя. Семенные партии, подсолнечник, кукуруза, крупяные культуры, уже протравленное зерно - всё это НЗ-10 поднимает без дробления, сколов и микротрещин на оболочке. Отсюда и назначение машины: непрерывный вертикальный подъём зернового материала там, где повреждать его нельзя - на семенных и селекционных участках, на протравливании, на фасовке готовых партий.

Почему тихоходная

Скорость движения ленты - не более 0,8 м/с. Именно этим НЗ-10 отличается от обычной черпающе-бросающей нории. Там ковш на скорости выбрасывает зерно в разгрузочный патрубок, материал бьётся о стенки головки и друг о друга, и на выходе появляются дроблёнка, трещиноватость, обрушенные и обитые семена. Здесь выброса нет: зерно ссыпается через кромку ковша.

Вторая часть решения - форма самого ковша. Его обратная сторона выполнена в виде лотка: она подхватывает ссыпающийся материал и уводит его в зону выгрузки, вместо того чтобы дать зерну рассыпаться внутри головки и уйти обратно вниз по шахте. Просыпание материала внутри головки за счёт этого сводится к минимуму.

Развёрнутое сравнение двух схем разобрано в статье тихоходная нория против быстроходной.

Конструкция

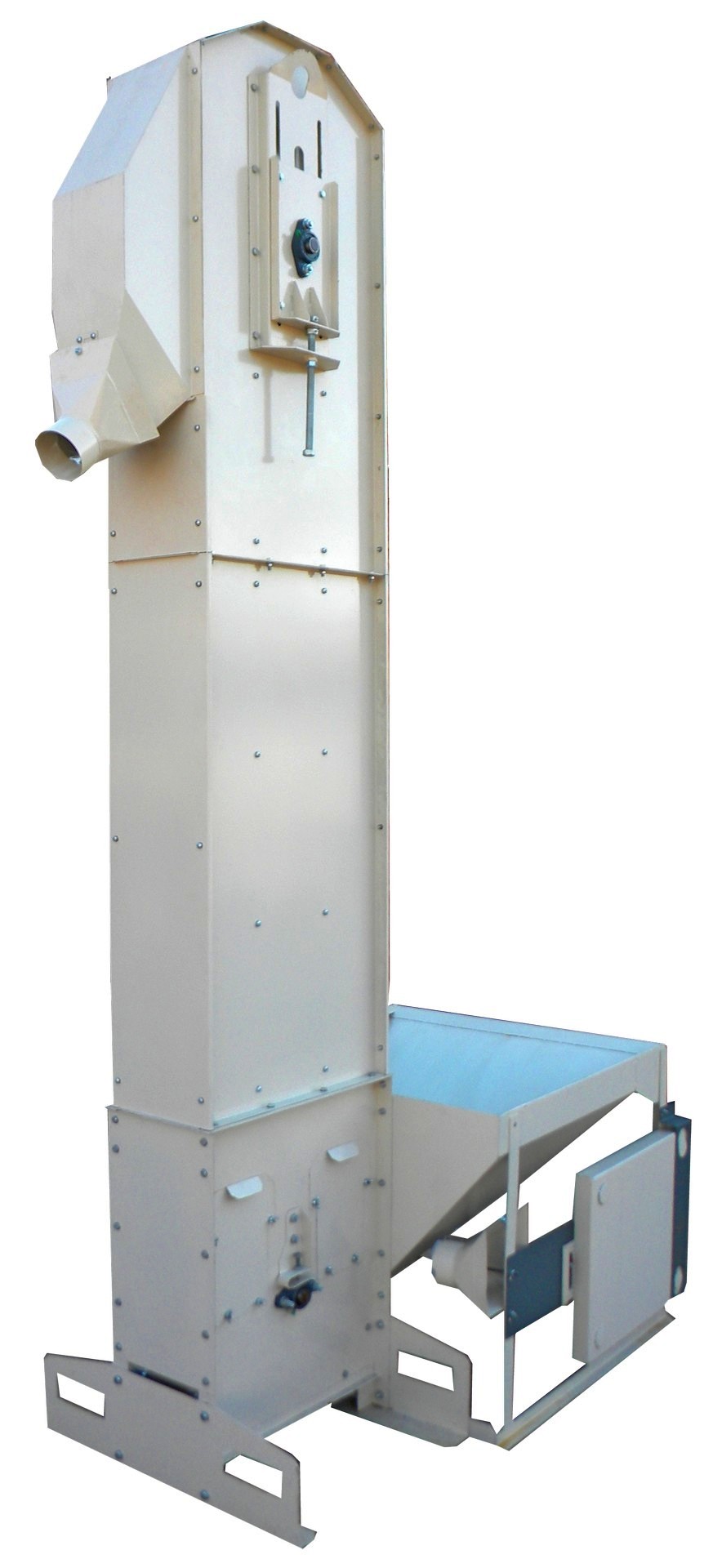

Нория поставляется комплектом из готовых узлов:

• Приёмный бункер вместимостью 110 л с ручным шибером-дозатором.
• Основание с мотор-редуктором и приводным барабаном - башмак нории, здесь стоит привод ленты.
• Нижняя секция - часть шахты, на ней закреплён пульт управления.
• Верхняя головка с барабаном, винтовым механизмом натяжения ленты, лотком выгрузки и окном ревизии.
• Лента тяговая с ковшами.

Тяговый орган - норийная лента БКНЛ-65 шириной 150 мм в 4 слоя, ковши крепятся к ней болтами. Шаг ковшей 160 мм, вместимость одного ковша 0,8 л: поток набирается частыми небольшими порциями, а не редкими крупными.

Что стоит отметить в конструкции отдельно:

• Сварной станины нет, секции самонесущие - жёсткость даёт сам корпус нории.
• Листовые детали секций и ковшей - холоднокатаная сталь 1,2 мм.
• Оси барабанов опираются на самоцентрирующиеся роликовые подшипники.
• Механизм натяжения ленты винтовой, повышенного класса прочности.
• Боковая панель башмака оборудована быстросъёмными окнами для ревизии приводного барабана, а нижняя зона башмака - быстросъёмным люком и выдвижным поддоном: при смене транспортируемого материала башмак вычищают без разборки.
• Обод приводного барабана решётчатый: рёбра в контакте с лентой образуют наклонные каналы, и семена, попавшие внутрь барабана, выносятся наружу без травмирования.
• Для разгрузки предусмотрены насадки под трубы диаметром 110 мм.

Монтаж и перемещение

Фундамент под норию не нужен - ни земляных, ни бетонных работ. Машина ставится на ровный бетонный или асфальтовый пол: крытый ток, ангар, склад, площадка элеватора. Габариты 2120 x 1290 x 3160 мм, масса не более 210 кг, загрузочная высота без переходника 2 250 мм.

В опорах башмака сделаны прямоугольные окна под вилы погрузчика: норию переставляют внутри цеха и перевозят в вертикальном положении, не разбирая. Интенсивность наполнения ковшей задаётся ручным шибером-дозатором бункера - под фактический поток вороха и под производительность следующей машины линии.

Исполнение с переключателем потоков

В линии протравливания семян НЗ-10 работает дважды. На входе нория поднимает семена в протравливатель-инкрустатор Клен-ПСБ-10 и ставится с увеличенным приёмным бункером: бункер служит промежуточной ёмкостью, из которой семена идут в барабан ровным потоком.

Именно на выгрузке линии стоит вторая машина - та же НЗ-10, дополненная переключателем потока. Оператор направляет зерно поочерёдно в один из двух приёмников: пока наполняется первый, второй освобождают и меняют тару. Обработанный материал уходит через переключатель на устройство загрузки биг-бэг, а протравливатель продолжает работать в непрерывном режиме - линию не нужно останавливать на каждую замену контейнера.

Где применяют

• Станции подготовки семян.
• Хлебоприёмные пункты и элеваторы.
• Зерноочистительные комплексы типа ЗАВ.
• Сушильные комплексы КЗС.
• Семенные и селекционные станции.
• Маслоэкстракционные производства.
• Мукомольные и комбикормовые предприятия.
• Фермерские хозяйства.

Загружать норию можно вручную из мешков, из мягких контейнеров биг-бэг или ленточным конвейером - приёмный бункер рассчитан на все три варианта. По отдельному заказу завод поставляет к нории тележку для контейнеров биг-бэг: на ней контейнер вывешивают под наполнение и перемещают уже заполненным.

Патент

Конструкция нории защищена патентом РФ RU 2 737 177 C1.

Напишите, с какой культурой работаете и какой поток нужно поднимать: подберём исполнение НЗ-10, при необходимости с переключателем потоков, и назовём цену. Завод в Луганске, отгрузка по России.
