Линия протравливания семян

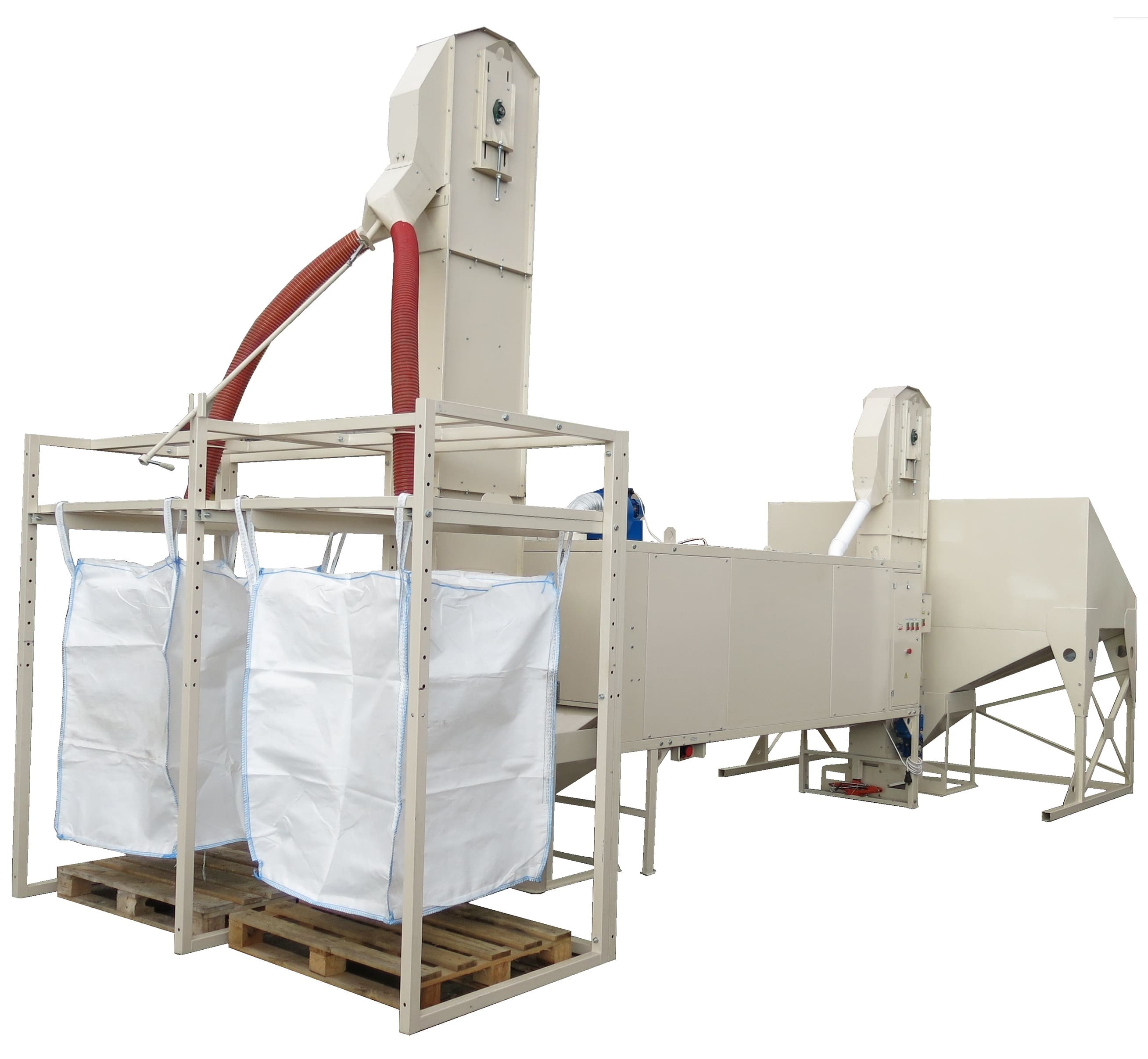

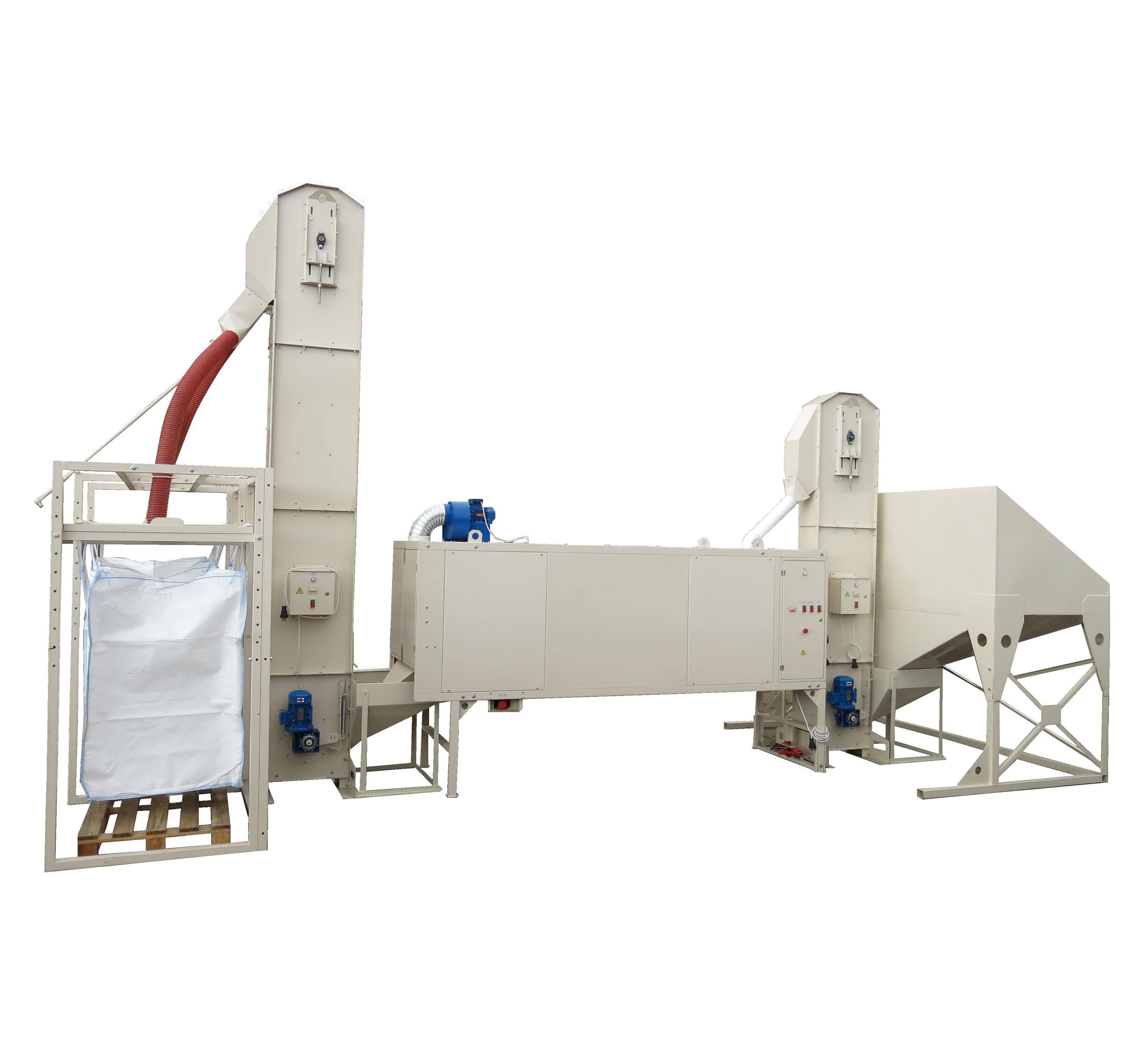

Линия протравливания семян - стационарный комплекс непрерывного действия, который наносит на семенной материал протравливающие препараты и инкрустирующие составы с производительностью до 10 т/ч. Собрана она целиком на технике завода «Клен»: приёмный бункер, две тихоходные нории НЗ-10, протравливатель-инкрустатор Клен-ПСБ-10 с баком рабочего раствора и оснастка под биг-бэги.

Замысел конструкции сводится к одному: довести партию от приёмного бункера до биг-бэга, не повредив оболочку и зародыш. Поэтому подъём выполняют тихоходные нории: разгрузка ковшей гравитационная, а не центробежная, скорость ленты не превышает 0,8 м/с, а препарат распределяет вращающийся барабан, а не шнек и не лопастной смеситель. Для семеноводческой партии это принципиально: микротрещины и обрушенная оболочка снижают всхожесть.

Состав линии подбирают под задачу заказчика: культуру, суточный объём обработки, способ подачи вороха и схему отгрузки. Оборудование модульное, монтаж не требует фундамента, приямков и строительных работ.

Состав линии

Линия набрана из серийных машин завода, каждая идёт со своим руководством по эксплуатации и паспортом. Любой узел можно купить отдельно и работать им вне линии: нория так же поднимает зерно на сепаратор или в бункер хранения, устройство загрузки биг-бэгов встаёт под выгрузку другого оборудования. Протравливатель работает и вне линии, но паспорт требует равномерной подачи в барабан и рекомендует вести её тихоходной норией из промежуточного бункера.

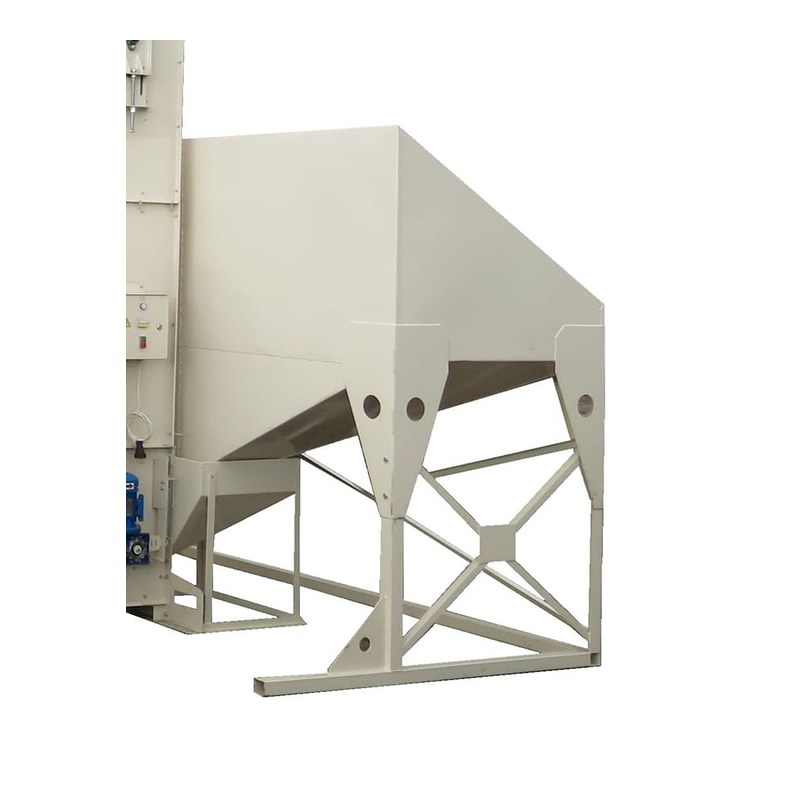

Увеличенный приёмный бункер

Бункер объёмом 2,7 куб. м держит запас семян на входе линии, поэтому подача не зависит от того, с какой периодичностью подвозят материал. Ровный поток на входе нужен для точного дозирования: расход препарата задают в литрах в час, и рваная подача сбивает норму на тонну.

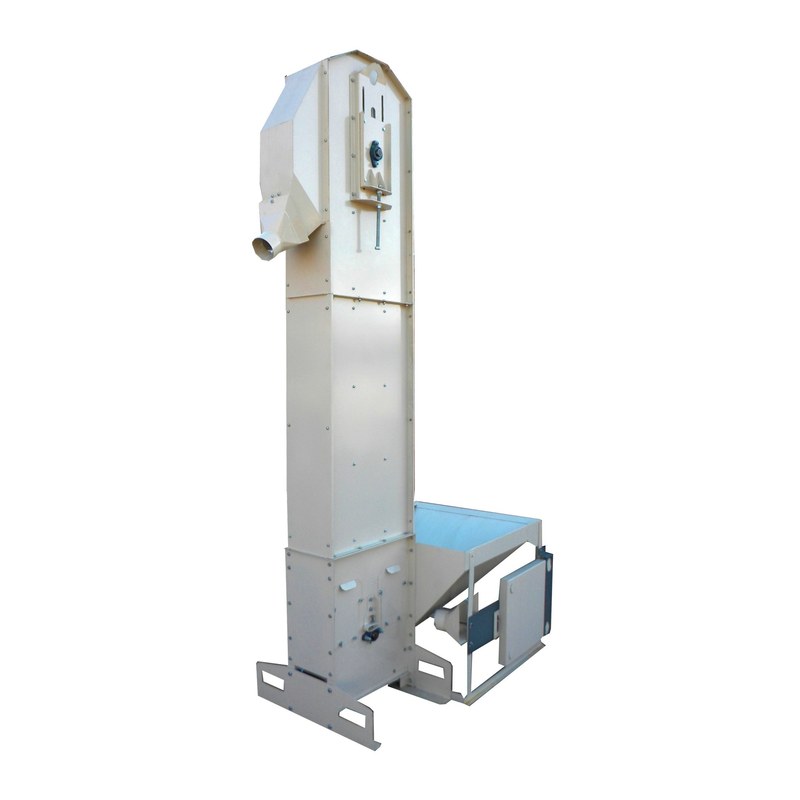

Нория тихоходная НЗ-10 на загрузке

Поднимает семена из бункера в загрузочное устройство протравливателя. Производительность до 10 т/ч, скорость ленты до 0,8 м/с, установленная мощность 1,5 кВт. Конструкция защищена патентом RU 2 737 177 C1.

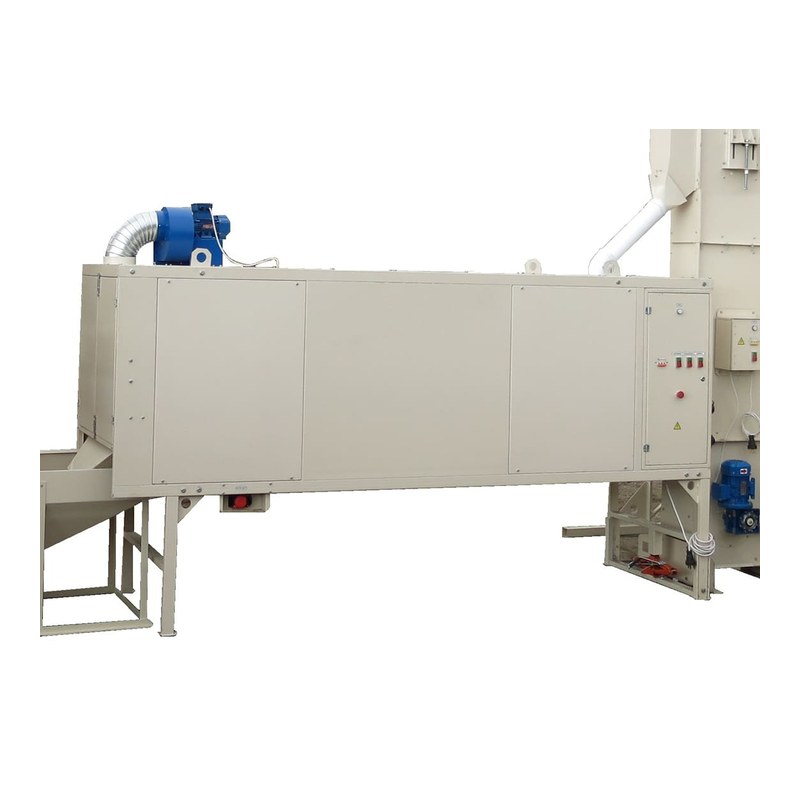

Протравливатель-инкрустатор Клен-ПСБ-10

Барабанная машина непрерывного действия для влажной обработки семян: до 10 т/ч на протравливании и до 2 т/ч на инкрустации. Препарат подаётся распылителем на входе и окончательно распределяется во вращающемся барабане диаметром 750 мм. Потребляемая мощность не более 1,9 кВт, масса изделия в сборе до 506 кг.

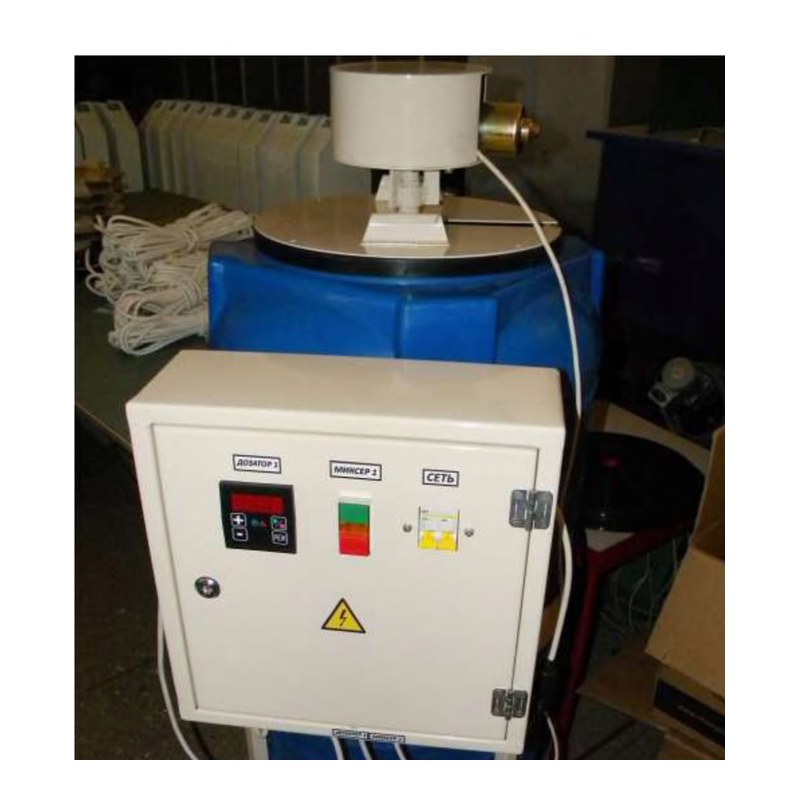

Бак-дозатор препарата и инокулянта

Пластиковый бак на 200 л на сварной раме, с погружным миксером, насосом-дозатором и пультом управления. Миксер не даёт компонентам препарата осесть на дно за время обработки партии, а перистальтический насос с шаговым двигателем держит заданный расход в пределах 0,0-99,9 л/ч с шагом 0,1 л/ч. Вторым баком линию комплектуют, когда препарат и инокулянт вносят раздельно.

Нория с переключателем потоков

Принимает обработанные семена из барабана и подаёт их на затаривание. Переключатель потоков - это исполнение той же нории НЗ-10, а не отдельная машина: выгрузка переводится с одного подвешенного контейнера на другой. Биг-бэги наполняются поочерёдно, и линию на замену тары не останавливают.

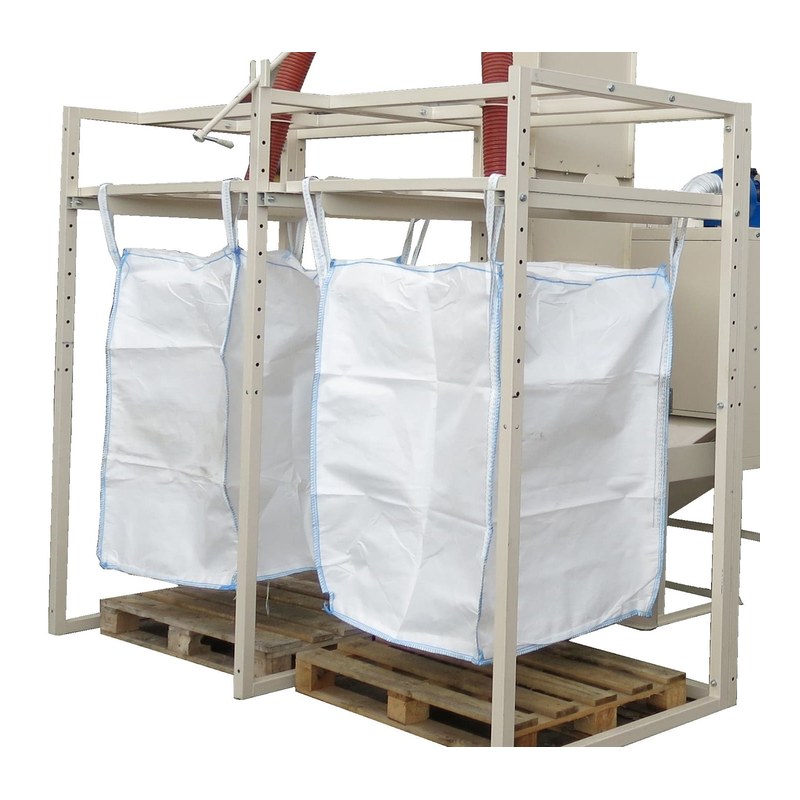

Устройство загрузки биг-бэгов

Рама с подвесом контейнера под выгрузкой нории: биг-бэг закрепляют за петли и наполняют самотёком. Устройство не крепится к полу и переставляется вместе с остальными узлами, промежуточная тара в схеме не нужна.

Как проходит семя через линию

На вход подаётся уже очищенный и откалиброванный материал - его готовит линия очистки семян. Семена засыпают в приёмный бункер, оттуда они идут самотёком в ковши нории через проходное окно, сечение которого задаёт шибер приёмного бункера.

Тихоходная нория поднимает семена на загрузочную высоту протравливателя: в верхней точке головки ковш не выбрасывает материал, а переворачивается и ссыпает его в разгрузочный лоток.

На приёмном бункере протравливателя закреплён распылитель: он наносит препарат на входящие семена ещё до барабана. Раствор подаёт из бака перистальтический насос с шаговым двигателем, а норму выставляют с пульта бак-дозатора с точностью до десятых литра в час. Расчётная норма по паспорту - 10 л жидкости на 1 т семян, если поставщик препарата не дал другой. Порошковые препараты разводят отдельно и заливают в бак готовым раствором через сито с ячейкой не более 0,5 мм, иначе засоряется распылитель. Перед пуском в бак заливают не меньше 10 л и минуту гоняют миксер, дальше он работает постоянно. Как считать норму под культуру и препарат, разобрано в статье о норме расхода рабочего раствора.

Дальше семена попадают во вращающийся барабан диаметром 750 мм. Препарат раскатывается по поверхности семени за счёт пересыпания слоя. Время нахождения семян в барабане меняют наклоном рамы: рама стоит на регулируемых опорах, и уклон оси барабана задаёт, быстрее или медленнее партия проходит через машину. Настройку паспорт оставляет за агрономом-семеноводом. Тем же уклоном линию переводят на инкрустацию, паспортная производительность на этом режиме до 2 т/ч.

Обработанные семена принимает вторая нория и поднимает на затаривание. Переключатель потоков переводит выгрузку с одного контейнера на другой: заполненный биг-бэг снимают и увозят тележкой для биг-бэга, пока наполняется второй. Простоя на перецепку тары нет.

Комплектации

Линия поставляется в двух базовых комплектациях.

• С одним бак-дозатором. Базовый вариант: один бак рабочего раствора на 200 л со своим дозирующим узлом.
• С двумя бак-дозаторами. Второй бак с отдельным насосом-дозатором и собственной настройкой нормы расхода.

Второй бак нужен, когда состав двухкомпонентный и компоненты нельзя держать в одной ёмкости, либо когда обработку ведут без пауз: пока идёт партия, во втором баке готовят следующий замес. Оба случая подробно разобраны на странице бак-дозатора жидкого инокулянта.

Итоговый состав уточняют при расчёте: под культуру, суточный объём обработки и схему отгрузки набор узлов меняется. Цену и срок поставки называем на комплектацию, которая получится по вашей задаче.

Что нужно от площадки

• Ровный бетонный или асфальтовый пол. Фундамент, земляные работы и анкерное крепление не нужны, но основание должно держать вес оборудования: нория 210 кг, протравливатель с баком-дозатором 506 кг.
• 3-фазная сеть 380 В на суммарную мощность узлов около 5 кВт.
• Свободная высота над норией: габаритная высота машины 3 160 мм.
• Вытяжка. У протравливателя есть свой вытяжной вентилятор, и в закрытом помещении его выходной патрубок подключают к системе вентиляции, чтобы выхлоп не оставался в цехе.
• Место для подачи материала в приёмный бункер и для вывоза заполненных биг-бэгов.

Сборка модульно-секционная, проектные и строительные работы не нужны. При изменении планировки норию переставляют вилочным погрузчиком, не разбирая. При переходе на другую культуру башмак нории вычищают через люк с выдвижным поддоном, а бак, насос-дозатор и барабан протравливателя по окончании работы промывают чистой водой.

Видео работы линии

На канале завода выложены съёмки линии в работе: видно темп подачи, поведение семян на выгрузке нории и наполнение контейнеров.

Ниже вторая съёмка той же линии.

Почему семена не травмируются

Основной источник травмирования в послеуборочной цепочке - подъём материала. Быстроходная нория разгружает ковш центробежно: зерно выбрасывается и бьётся о головку, отсюда дробление, сколы и трещиноватость, особенно заметные на подсолнечнике, кукурузе и крупноплодных бобовых. В НЗ-10 всё наоборот: на скорости до 0,8 м/с ковш переворачивается и ссыпает семена в лоток. Как устроены ковш и башмак, описано на странице нории тихоходной НЗ-10, а сравнение двух схем подъёма - в статье тихоходная нория против быстроходной.

Второй источник - узел нанесения препарата. Шнек и лопастной смеситель двигают семя принудительно, зажимая его между рабочим органом и стенкой. В Клен-ПСБ-10 перемешивание барабанное: слой пересыпается за счёт вращения корпуса, и препарат ложится на поверхность без силового воздействия на оболочку.

Третий фактор - количество перевалок. В линии их две: бункер - протравливатель и протравливатель - контейнер. Промежуточных ёмкостей и ручного пересыпания нет, обработанная партия попадает в биг-бэг сразу после барабана.

Опишите культуру, объём обработки и площадку - рассчитаем состав линии, подберём комплектацию и назовём цену.
